SEMICONDUCTOR AND ELECTRONICS ONLINE TEST - 05

Please click on square box [ ] at right top corner for Full Screen

All The Best

Created on May 26, 2022 By

aajkatopper

Physics

SEMICONDUCTOR & ELECTRONICS TEST - 5

1 / 20

What would be the output of the circuit whose Boolean expression Y = A $\bar{B}$ + AB when A = 1, B = 0 :
परिपथ जिसका बूलियन सम्बन्ध Y = A $\bar{B}$ + AB है। A = 1, B = 0 हो तो परिपथ का निर्गत होगा -

(1) 1

(2) 0

(3) both (1) & (2)

(4) none of these

2 / 20

A two-input NAND gate is followed by a single-input NOR gate. This logic circuit will func- tion as :
दो निवेश NAND द्वार के आगे एक निवेशी NOR द्वार लगाया जाए तो यह परिपथ किसकी तरह व्यवहार करेगा :

(1) an AND gate

(2) an OR gate

(3) a NOT gate

(4) a NOR gate

3 / 20

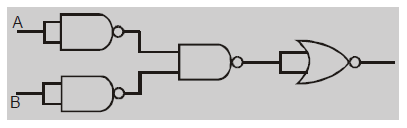

The combination of the gates shown will produce
दिये गये परिपथ किस द्वार के तुल्य है:

(1) AND gate

(2) NAND gate

(3) NOR gate

(4) XOR gate

4 / 20

The combination of the gates shown will produce
दिया गया परिपथ किस द्वार के तुल्य है

(1) OR gate

(2) AND gate

(3) NOR gate

(4) NAND gate

5 / 20

The logic symbols shown here are logically equivalent to :
चित्र में प्रदर्शित संकेत तार्किक रूप से किसके तुल्य हैं

(1) (a) AND and (b) OR gate

(2) (a) NOR and (b) NAND gate

(3) (a) OR and (b) AND gate

(4) (a) NAND and (b) NOR gate

6 / 20

The output Y of the combination of gates shown is equal to :
दिये गये द्वारों के संयोजन में निर्गत Y होगा :

(1) A

(2) $\bar{A}$

(3) A + B

(4) AB

7 / 20

When all the inputs of a NAND gate are connected together, the resulting circuit is :
जब NAND द्वार के दोनों निवेशों को आपस में जोड़ दिया जाता है तो यह किसकी तरह व्यवहार करेगा :

(1) a NOT gate
एक NOT द्वार

(2) an AND gate
एक AND द्वार

(3) an OR gate
एक OR द्वार

(4) a NOR gate
एक NOR द्वार

8 / 20

To get an output 1, the input ABC should be :
निर्गत 1 प्राप्त करने के लिए निवेशी ABC होना चाहिए :

(1) 101

(2) 100

(3) 110

(4) 010

9 / 20

The NOR gate is logically equivalent to an OR gate followed by :
एकं NOR द्वार के बाद क्या लगाया जाये कि यह OR द्वार की तरह व्यवहार करे.

(1) an inverter
एक परिवर्तक (NOT द्वार)

(2) a NOR gate
एक NOR द्वार

(3) a NAND gate
एक NAND द्वार

(4) All of above
उपरोक्त सभी

10 / 20

The truth table for the following combination of gates is :-
दिये गए द्वारों के संयोजन परिपथ के लिए सत्यता सारणी है:

(1)

(2)

(3)

(4)

11 / 20

A NAND gate followed by a NOT gate is :
एक NAND द्वार के बाद NOT द्वार लगाया जाये तो यह किसकी तरह व्यवहार करेगा : -

(1) an OR gate
एक OR द्वार

(2) an AND gate
एकAND द्वार

(3) a NOR gate
एक NOR द्वार

(4) a XOR gate
एक XOR द्वार

12 / 20

Which of the following gates will have an output of 1 :
निम्न में से किस द्वार का निर्गत 1 है :

(1) (a) and (b)

(2) (b) and (c)

(3) (c) and (d)

(4) (a) and (d)

13 / 20

How many NAND gates are used to form AND gate :
एक AND द्वार बनाने के लिए कितने NAND द्वार उपयोग में लाये जाते हैं

(1) 3

(2) 2

(3) 1

(4) 4

14 / 20

Logic gates are the building blocks of a :
तर्क द्वार निम्न के आधार (building blocks) होते है

(1) abacus system

(2) analog system

(3) digital system

(4) none of these

15 / 20

The logic behind 'NOR' gate is that it gives :
NOR द्वार के पीछे तर्क क्योंकि यह देता है: -

(1) high output when both inputs are high
दोनों निवेशी उच्च हो तो निर्गत उच्च

(2) high output when both inputs are low
दोनों निवेशी निम्न हो तो निर्गत उच्च

(3) low output when both inputs are low
दोनों निवेशी निम्न हो तो निर्गत निम्न

(4) none of these
इनमें से कोई नहीं

16 / 20

The circuit shown here is logically equivalent to :
दिया गया परिपथ तार्किक रूप से किसके तुल्य है

(1) OR gate

(2) AND gate

(3) NOT gate

(4) NAND gate

17 / 20

In the Boolean algebra $\bar{A}.\bar{B}$ equals :
बूलियन बीजगणित में $\bar{A}.\bar{B}$ तुल्य है :

(1) A + B

(2) $\overline{A+B}$

(3) A . B

(4) $\bar{A}$ .B

18 / 20

How many NOR gates are required to form NAND gate :
NAND द्वार को बनाने के लिए कितने NOR द्वार आवश्यक है

(1) 1

(2) 3

(3) 2

(4) 4

19 / 20

The output of a two input NOR gate is in state 1 when :
द्वि-निवेशी NOR द्वार का निर्गत 1 होता है जब

(1) either input terminals is at 0 state
कोई भी एक निवेश 0 हो

(2) either input terminals is at 1 state
कोई भी एक निवेश 1 हो

(3) both input terminals are at 0 state
दोनों निवेश 0 हो

(4) both input terminals are at 1 state
दोनों निवेश 1 हों

20 / 20

The truth table shown below is for which of the following gates :
नीचे दी गयी सारणी किस तर्क द्वार के लिए है:

(1) XNOR

(2) AND

(3) XOR

(4) NOR

Your score is

The average score is 16%

Welcome to the online physics test series for the NEET & JEE entrance exam. On this page you can find chapter wise physics mock tests for the NEET & JEE exam. Practicing physics questions is very important as it helps in clear the concepts over a period of time. With these NEET & JEE physics questions, you can get a boost in your confidence when it comes to problem-solving in physics.

The test is of 20-minutes duration and it contains 20 Questions.
Practicing such tests would give you added confidence while attempting your exam.
Why wait to take the test and get an instant evaluation.
