If potential of A is 10 V, then potential of B is :
यदि A का विभव 10V है B का विभव होगा:

An automobile spring extends 0.2 m for 5000 N load. The ratio of potential energy stored in this spring when it has been compressed by 0.2 m to the potential energy stored in a 10 μF capacitor at a potential difference of 10000 V will be :
एक स्प्रिंग पर 5000 N का भार लगाने पर 0.2m का विस्तार होता है। स्प्रिंग में 0.2m सम्पीड़न पर संचित उर्जा तथा 10000V विभवान्तर पर एक 10 μF संधारित्र मे संचित उर्जा का अनुपात होगा

Three capacitors of capacitances 3 μF, 10 μF and 15 μF are connected in series to a voltage source of 100 V. The charge on 15 μF is :
3μF, 10 μF तथा 15 μF धारिता के तीन संधारित्र 100 V के स्त्रोत के साथ श्रेणी क्रम में जुड़े हैं। 15 μF पर आवेश है :

A bulb, a capacitor and a battery are connected together as shown here, with switch S initially open. When the switch S is closed, which one of the following is true ?
एक प्रकाश वल्च, संधारित्र तथा बैटरी चित्रानुसार एकसाथ जुड़े हैं। यहाँ प्रारम्भ में कुंजी S खुली । जब कुंजी को बंद किया जाता है। तो निम्न में से सत्य कथन होगा :

Three capacitors, each of value 1 μF are so combined that the resultant capacity is 1.5 μF. Then :
एक-एक माइक्रो फैरड के तीन संधारित्र इस तरह से एक दूसरे के साथ जोड़े गये है कि समूह की परिणामी धारिता 1.5 माइक्रो फैरड है तो :

Two capacitances C₁ and C₂ are connected in series; assume that C₁ < C₂. The equivalent capacitance of this arrangement is C, where :
संधारित्र C₁ व C₂ श्रेणीक्रम में जुड़े हुए है तथा C₁ < C₂ इस संयोजन की तुल्य धारिता C है।

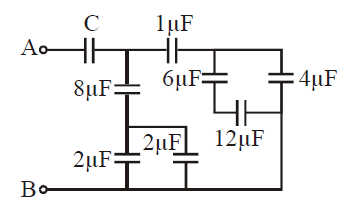

In the following circuit the resultant capacitance between A & B is 1µF. Find the value of C :
दिए गए परिपथ में A व B के मध्य तुल्य धारिता 1μF है तब C का मान ज्ञात करो :-

A solid conducting sphere of radius R₁ is surrounded by another concentric hollow conducting sphere of radius R₂. The capacitance of this assembly is proportional to :
R₁ त्रिज्या का एक ठोस सुचालक गोला, एक दूसरे संकेन्द्री खोखले R₂ त्रिज्या वाले सुचालक गोले से ढंका है। इस संयोजन की धारिता निम्न के समानुपाती होगी

Three capacitance 2 μF, 3 μF and 6 μF are connected in series with a 10 volt battery, then charge on 3 μF capacitor is :
2μF, 3μF, 6μF के तीन संधारित्र श्रेणीक्रम में 10 वोल्ट की बैटरी से जोड़े जाते है, तो 3 μF धारिता वाले संधारित्र पर आवेश होगा:

Two spherical conductors A and B of radius a and b (b > a) are placed in air concentrically. B is given a charge + Q coulombs and A is grounded. The equivalent capacitance of these is :
a व b (b> a) त्रिज्या के दो खोखले गोलीय चालक A व B हवा में संकेन्द्रिय रूप से रखे हैं। B को + Q आवेश दिया जाता है एवं A को भूसम्पर्कित रखते हैं। इस तंत्र की तुल्य धारिता होगी :

Two capacitors A and B are connected in series with a battery as shown in the figure. When the switch S is closed and the two capacitors get charged fully, then :
दो संधारित्र A तथा B श्रेणी क्रम में एक बैटरी से चित्रानुसार जुड़े हुए हैं। जब स्विच S को बन्द करने के उपरान्त दोनों संधारित्र पूर्णतया आवेशित हो जाते हैं, तब

Time constant of a series R–C circuit is :-
एक श्रेणी R-C परिपथ का समय नियतांक है

In the given circuit, the potential difference across 3 μF capacitor will be :
दिये गये परिपथ में 3 μF संधारित्र के सिरों पर विभवान्तर होगा

Two charged spheres having radii a and b are joined with a wire then the ratio of electric field E_a/E_b on their respective surfaces is :
दो आवेशित गोलों को तार द्वारा जोड़ा जाता है यदि गोलों की त्रिज्याएँ क्रमश: a व b हो तो गोलों की सतह पर विद्युत क्षेत्रों का अनुपात E_a/E_b होगा :

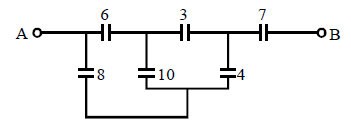

In the circuit diagram shown all the capacitors are in mF. The equivalent capacitance between points A & B is (in mF) :
चित्र में प्रदर्शित परिपथ में सभी संधारित्रों की धारिताऐं HF में है A व B के मध्य तुल्य धारिता (PF में) होगी:

In previous question, what is the current in the steady state is ?
पिछले प्रश्न में, स्थाई अवस्था में धारा का मान होगा?

The charge on each capacitors shown in figure and the potential difference across them will be respectively :-
दिए गए परिपथ में प्रत्येक संधारित्र पर आवेश व इनके सिरो पर विभवान्तर क्रमशः होगें -

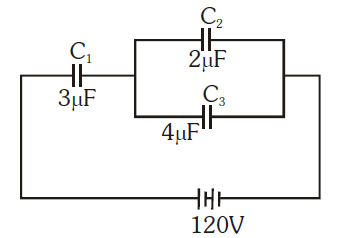

Capacitance C₁ = 2C₂ = 2C₃ and potential difference across C₁, C₂ and C3 are V₁, V₂ and V₃ respectively then :
यदि धारिता C₁ = 2C₂ = 2C₃ तथा संधारित्रों C₁, C₂ व C₃ के सिरों पर विभवान्तर क्रमश: v₁, v₂ व v₃ है।

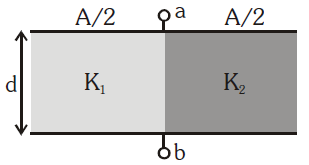

The capacity of a parallel plate air capacitor is 10 μF. As shown in the figure this capacitor is divided into two equal parts; these parts are filled by media of dielectric constants K₁=2 and K₂=4. Capacity of this arrangement will be :
समान्तर पट्ट वायु संधारित्र की धारिता 10 μहै को चित्र के अनुसार दो बराबर भागों में विभाजित करके K₁ = 2 तथा K₂ =4 परावैद्युतांक माध्यम से भर दिया जाता है। इस व्यवस्था की धारिता होगी

A capacitor of capacitance 5 μF is connected as shown in the figure. The internal resistance of the cell is 0.5 Ω. The amount of charge on the capacitor plate is :
5 μF धारिता के एक संधारित्र को चित्रानुसार संयोजित किया गया है। सेल का आन्तरिक प्रतिरोध 0.5 ओम हैं। संधारित्र की प्लेटों पर आवेश होगा
